RDS无线调频发射方案

本产品采用RDS技术，将控制信息编码处理后，再经DDS频率合成，产生频率范围为76-110MHZ射频频率，经功率放大后组成发射机。该发射机具有RDS编码，分区控制、一键应急、监听、LCD频率显示等功能。内置预设固定分区和一键全开，操作简单、音质优美、失真度小。

该调频广播发射机适用于点对点、点对多的无线广播控制，通过FM-RDS远程控制无线喇叭的开关机。常用于县级应用广播发射台或村级的小型应用广播站。实现村级日常或应急广播。广泛应用于校园广播、智能应急广播系统中的FM发射站，也可以与其它智能播控系统对接实现多级联控，广泛用于电化教学、外语听力、工矿会议、广播扩音、无线导游等领域。

使用本产品需注意以下事项：

1、安装天线时，需自行加装避雷装置；

2、发射机在打开前，请确保天线已连接到位，否则极易损坏发射机；

3、发射机天线架设时，尽可能高架天线，天线越高发射距离越远。天线应垂直地面并高于安装地面5米以上（建议天线距离地面高度在8米左右），如在楼房上架设时，天线离房顶5米以上就可以。

4、发射机天线应架设在空旷地带，天线周围5米范围内不能有高大建筑物，天线应远离发射塔（100米外）、变压器及高压线路（30米外）及周围有其它发射天线的场所架设天线，并注意天线金属部分不能接触地面或墙面且不能把天线架设在树上；

5、架设材料可选用铁杆或竹杆，如选用竹杆可将天线直接用铁丝捆扎固定。如用铁杆，不要把天线直接绑在铁杆上（会影响天线性能），要在铁杆的尽头绑一根3米长左右的竹杆，再将天线捆扎到竹杆上。

6、天线地网振子（3条短金属）长短与频率有关，请勿随意改变或更换；

7、馈线应独立走线，强弱电线路分开，馈线尽量拉直，不能盘绕打结，馈线严禁自行裁切或延长；

8、发射机必须正确且牢固的连接天线和馈线才可以开机，否则会导致机器损坏；

9、请将设备至于通风、干燥场所下工作，避免过热、潮湿、积灰、靠近热源等；

10、由天线到发射机去的馈线不要和380V或220V同用一个穿线孔，防水噪音增大或不能正常工作；

11、安装时需要求垂直向上固定好，同轴线一定要完全展开，并离地面5米以上。

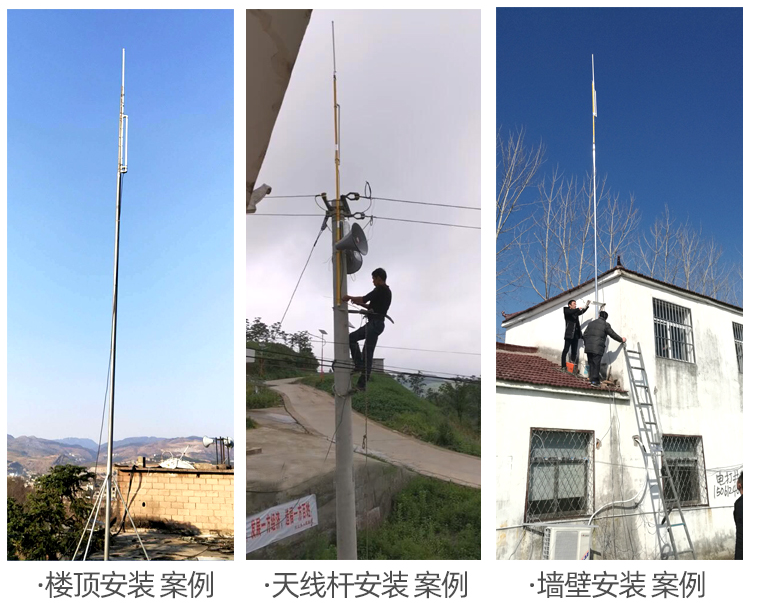

天线正确安装案例：

天线安装步骤：
